2013年12月27日

 ウール交換してみませんか?

横浜日野2りんかんのNSR乗りのSTAFFです!

最近自分のNSRの音が少し大きくなって来ました・・・
そろそろウール交換しなくては・・・


と言う事で、今回はウール交換の仕方を紹介します!


交換したのは2stのサイレンサーなんですが
(Jha RSフォース304 カーボンサイレンサー)
基本的には4stも同じやり方ですよ

作業する際はゴム手袋等で作業して下さい
グラスウールが手に刺さりますので

001












まず最初はリベットの頭を飛ばします(基本的には前側と後ろ側両方のリベットは外して下さい)
頭を飛ばすと中に芯が残るのでこれは細いドライバー等で奥に押し込んで下さい

002











次はサイレンサーの中身を取り出すのですが
大体のサイレンサーは液体ガスケット(以降液ガス)を塗っていますので
カッターで切れ目を入れたり、ねじる様に引き抜いて下さい

003











あと、サイレンサーの作りで何種類か有ります
前側と後ろ側で一体になってる物
前側で別れる物
後ろ側で別れる物
最初からどうなってる物か解れば、リベットを外す所を決められるのですが
解らない場合は全部外して作業して下さい

004











外したインナーパイプです
2stの場合はパーツクリーナー等で脱脂洗浄後カーボンの除去をして
4stの場合はカーボンの除去のみ行って下さい

注意しないと行けないのがパンチングされた穴
これがカーボンで目詰まりしてると消音効果が下がります

005












サイレンサー内部に残ったグラスウール
(インナーパイプに付いてくる場合も有ります)
これを取り外します
2stの場合は筒の内部をパーツクリーナーで洗浄、4stの場合は状況によって洗浄して下さい

006

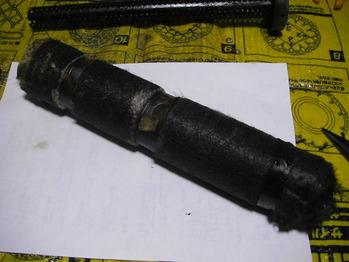

取り外したグラスウール
2stなのでOILで真っ黒になっています
4stの場合はウール飛散して無くなったり、薄くなってたりします

007

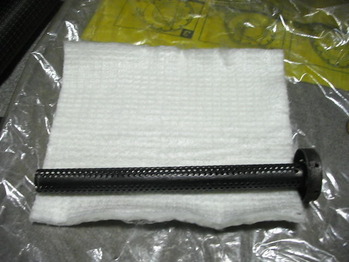

インナーパイプにグラスウールを巻き付けます
ウールの幅はインナーパイプの長さに合わせてカット
巻き付ける量は様子(筒の太さに合わせて)を見ながら調整して下さい
多すぎると筒に入りきらなくなりますし
少なすぎても消音効果が悪くなります

008

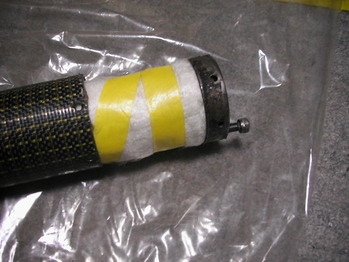

巻き付けたらテープ、または針金で固定します
巻き付ける時も注意が必要です
きつく巻き付けるとウール内部の密量が少なくなり消音効果減
緩すぎると、ウールが飛散しやすくなります

009











巻き付けた物を筒に戻します

010











途中まで差し込んだら
合わせ面に液ガスを塗り込みます
これは排気漏れ防止の措置です
その後リベットの穴位置を合わせながら差し込みます

011

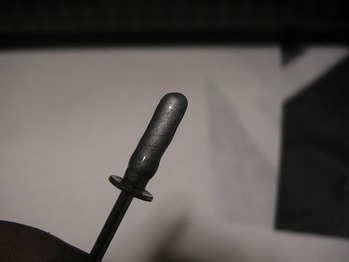

今度はリベット打ちですが
リベットのシャフトに液ガスを塗って打ち込みします
これもリベット部の排気漏れ防止措置になります
(リベットは穴のサイズに合った物を使用して下さい)

012











013












リベットを打ち込んだ後はみ出た液ガスを全部ふき取ります
(リベット部、筒の差し込み部共に)

014













以上で終了となります

特に特殊な作業では有りませんので
もし、マフラーの音がうるさくなってきたな〜と思ったら
トライしてみては如何でしょう?

今回使った物は

015

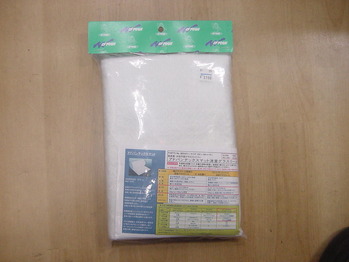

POSHアドバンテックスマット消音グラスウール 800431 2100円

016












キジマハンドリベッター 302-867 2940円

017

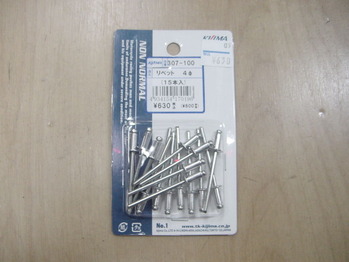

キジマリベット 4φ 307-100 630円

018

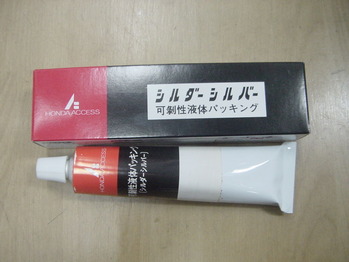

ホンダ シルダーシルバー(液体ガスケット) 861円

019











ルブリカ強力パーツクリーナー840 298円

他、ドリル
カッター
スチールブラシ
ウエス
(他は状況に応じて)
以上となります

物に拠っては作業内容が異なる場合も有りますが
基本としては大体こんな感じとなります
(アフターパーツのみ、純正マフラーは交換不可です)





★★★★★★★★★★★★★★★★★★★★★★★
