今回は題名の通り
ヒューエルポンプを分解してみたいと思います
ヤマハのスクーターは特に多いのですが
その名の通り、ガソリンを送り出す為の部品なのですが
予兆もなく突然動かなくなりエンジン不動になってしまう、
整備士泣かせでもある困ったやつ
そんなヒューエルポンプ。本来は非分解式で一体で交換するもので、中を見た事が無かったので、
壊れたものを手に入れましたので分解してみようと思います

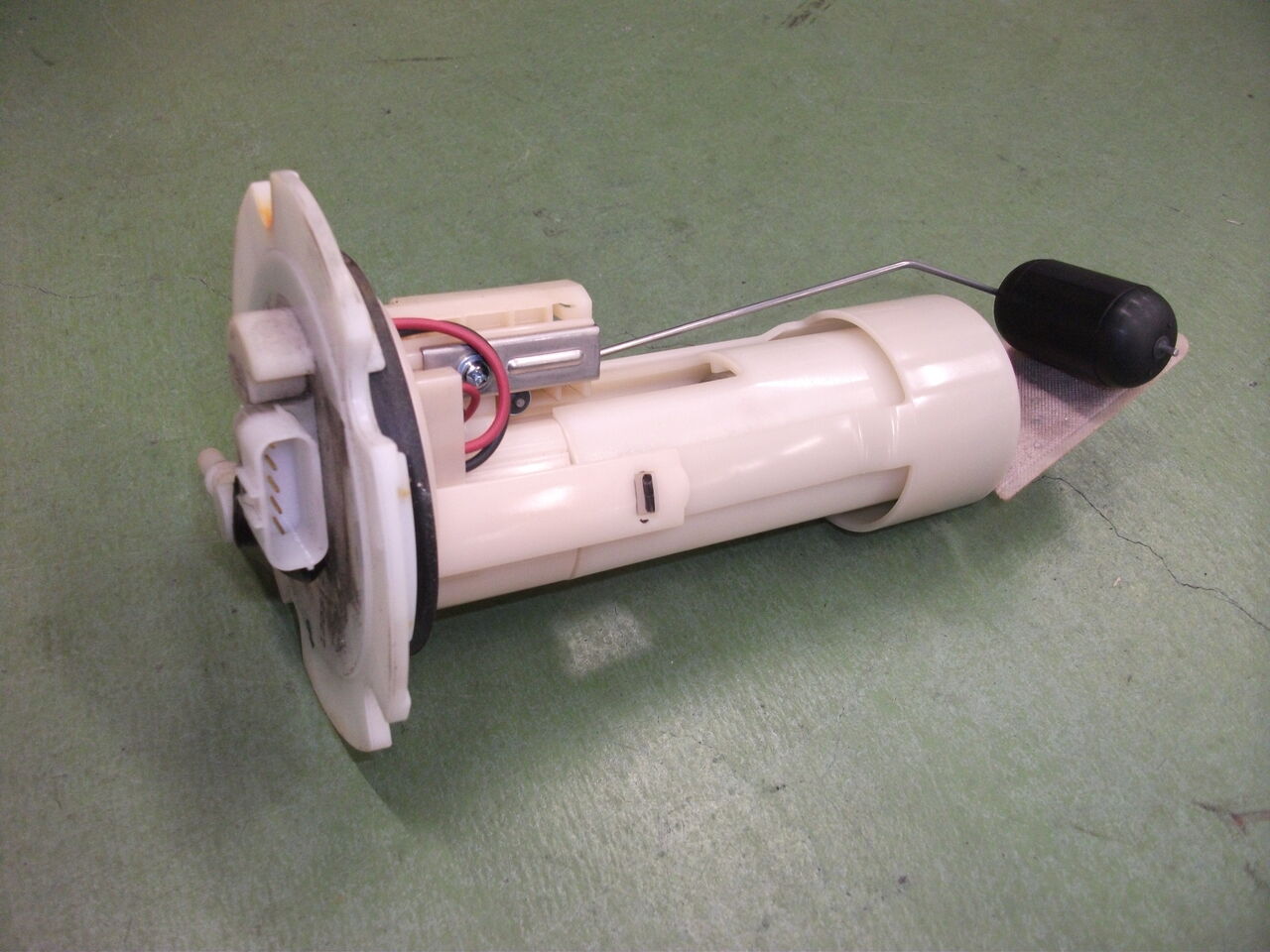

それが、こちら
これが一体物です。
本来これを新品に入れ替えるだけです
右側のお茶パックからゴミを取り除きながら吸い
左側のホースの口からエンジンへ送り出しています
黒い物は釣りの浮きみたいなものでガソリン量を感知しています
さて、これを〜〜〜〜

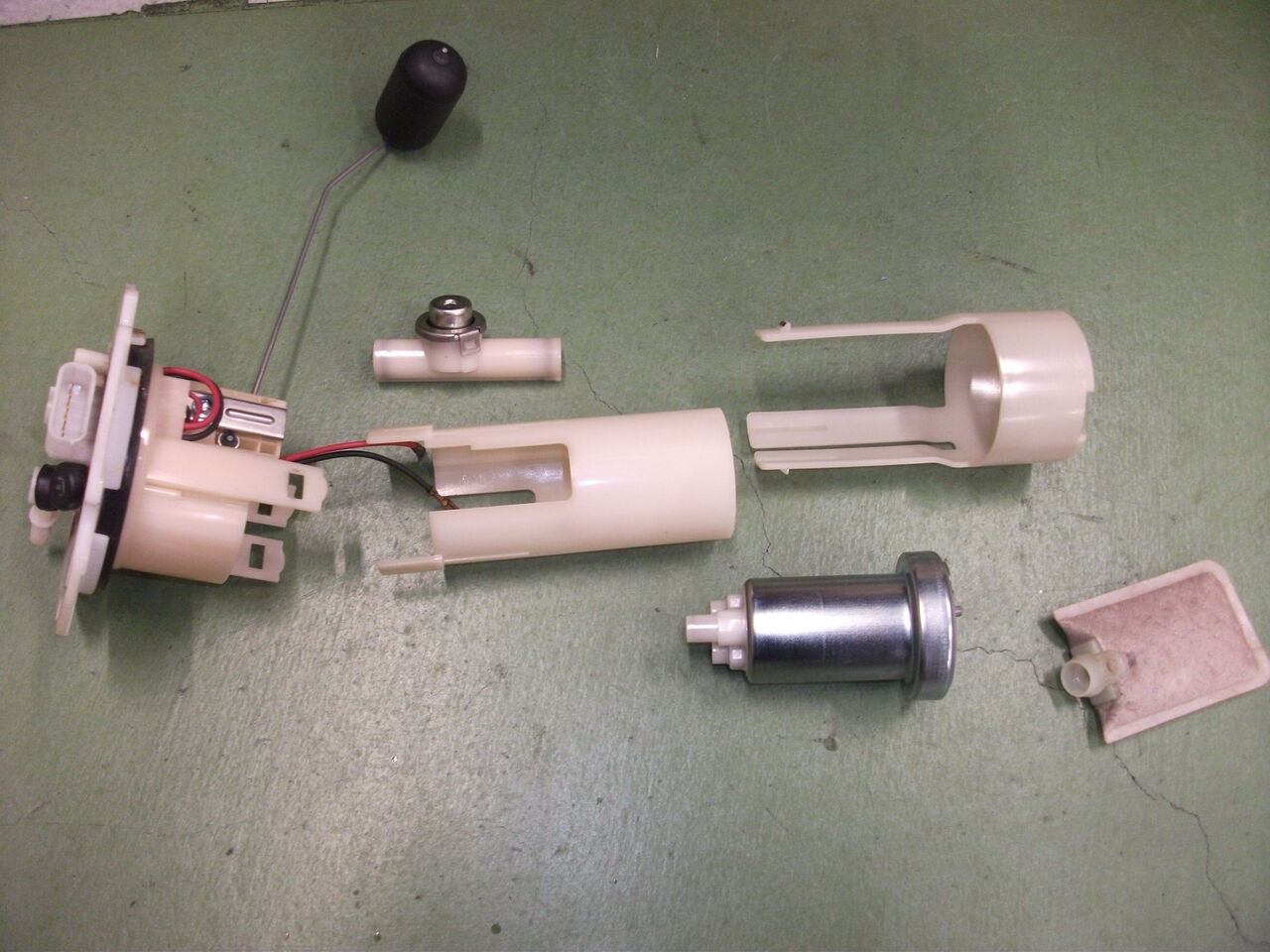

とりあえず分解
ここまでは簡単にバラバラに

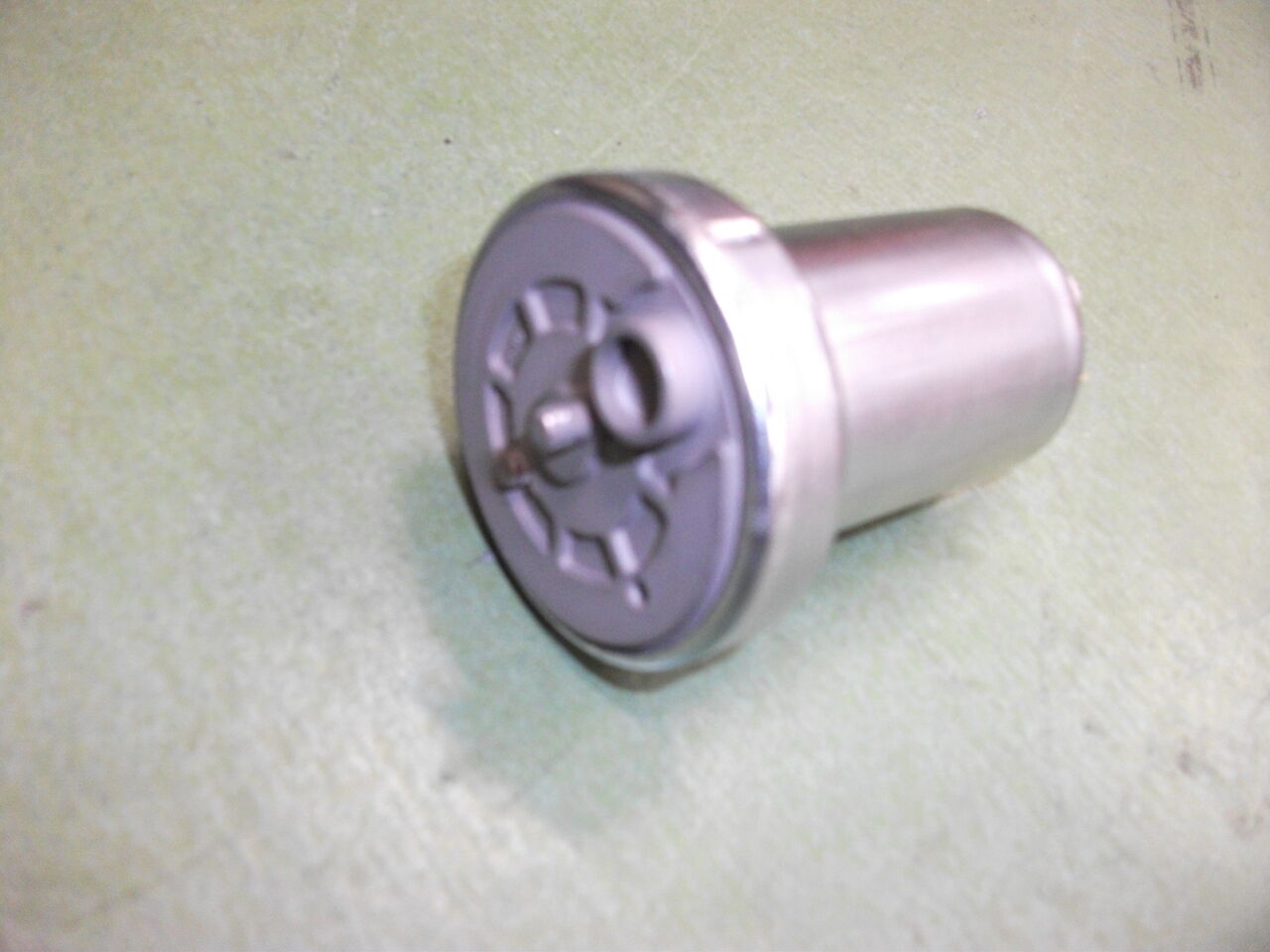

そして、重要な部品のポンプがこちら
こちらが非分解のポンプですね
ボルトで止まってるはずもなく、密封されています
こいつの中を見てみたい
無理やり分解していきます
折り返されていた部分をめくって蓋を取り出せるように

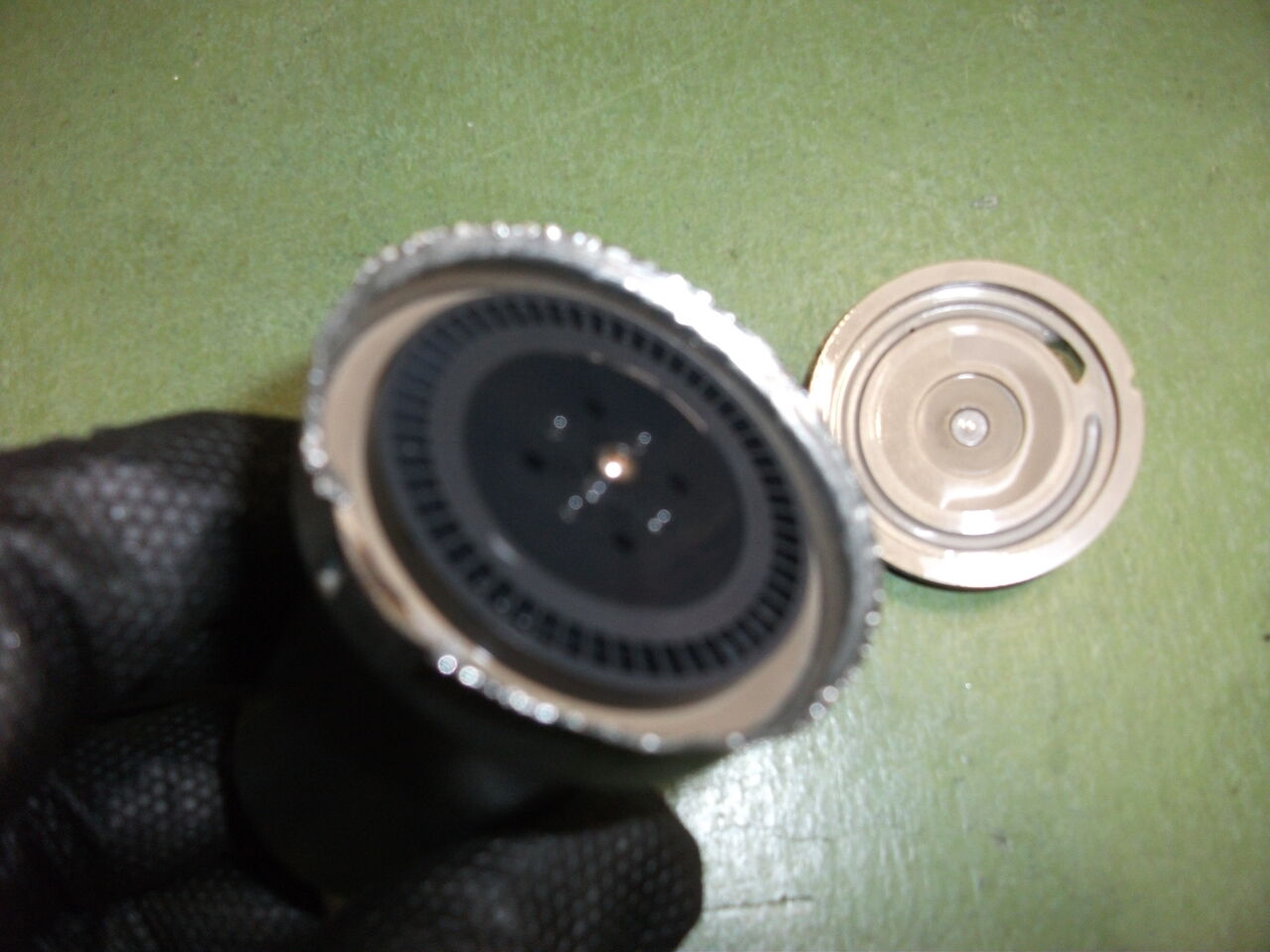

パカッ
黒いファンが出てきました これでガソリンを送るみたいです
予想以上に小さい
聞く話によるとこのファンとケースとのクリアランス（隙間）がかなり小さく作られているらしく
熱膨張によりくっついてしまい回らなくなってしまうそうです
固着したファンを取り外します

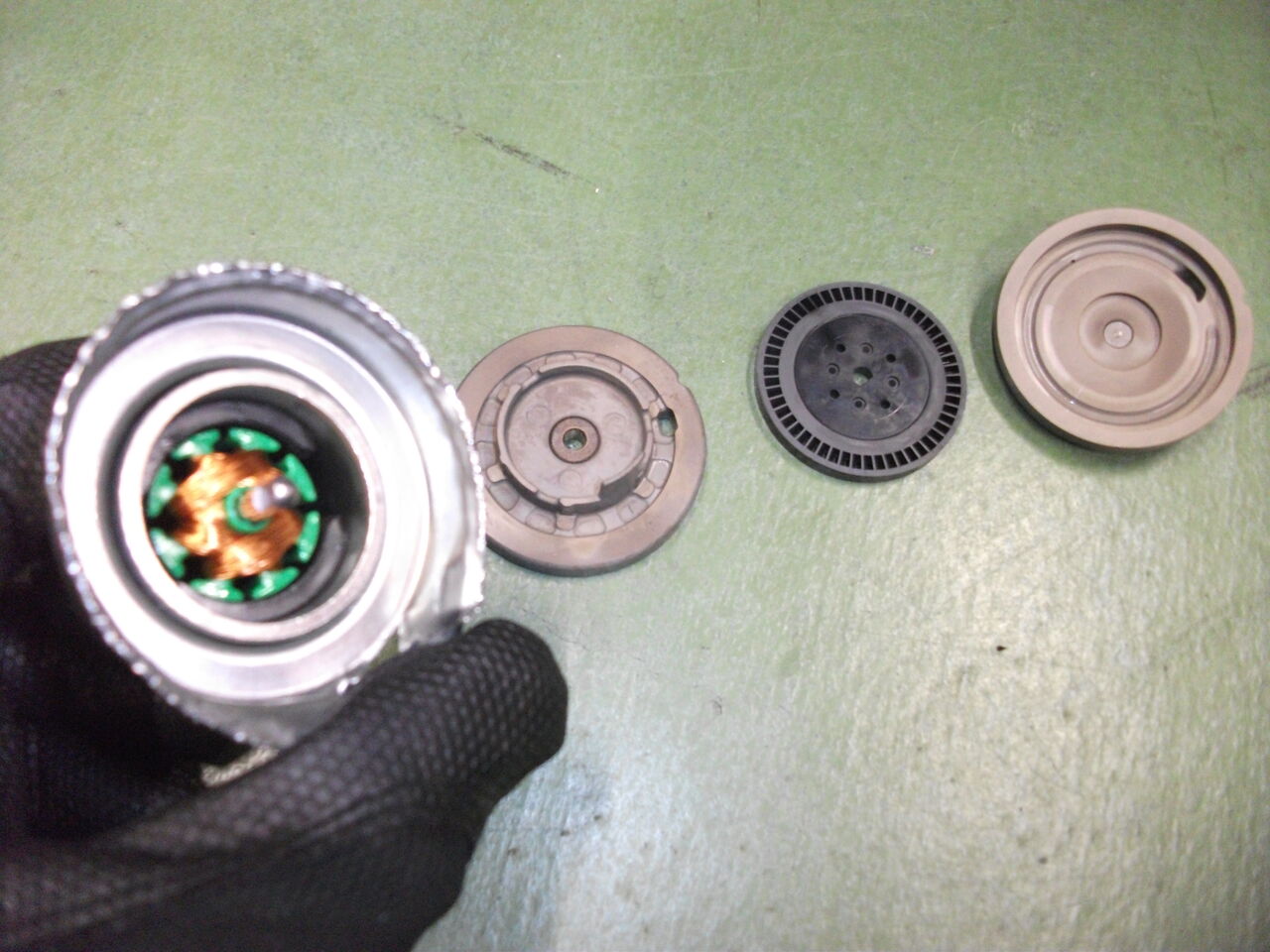

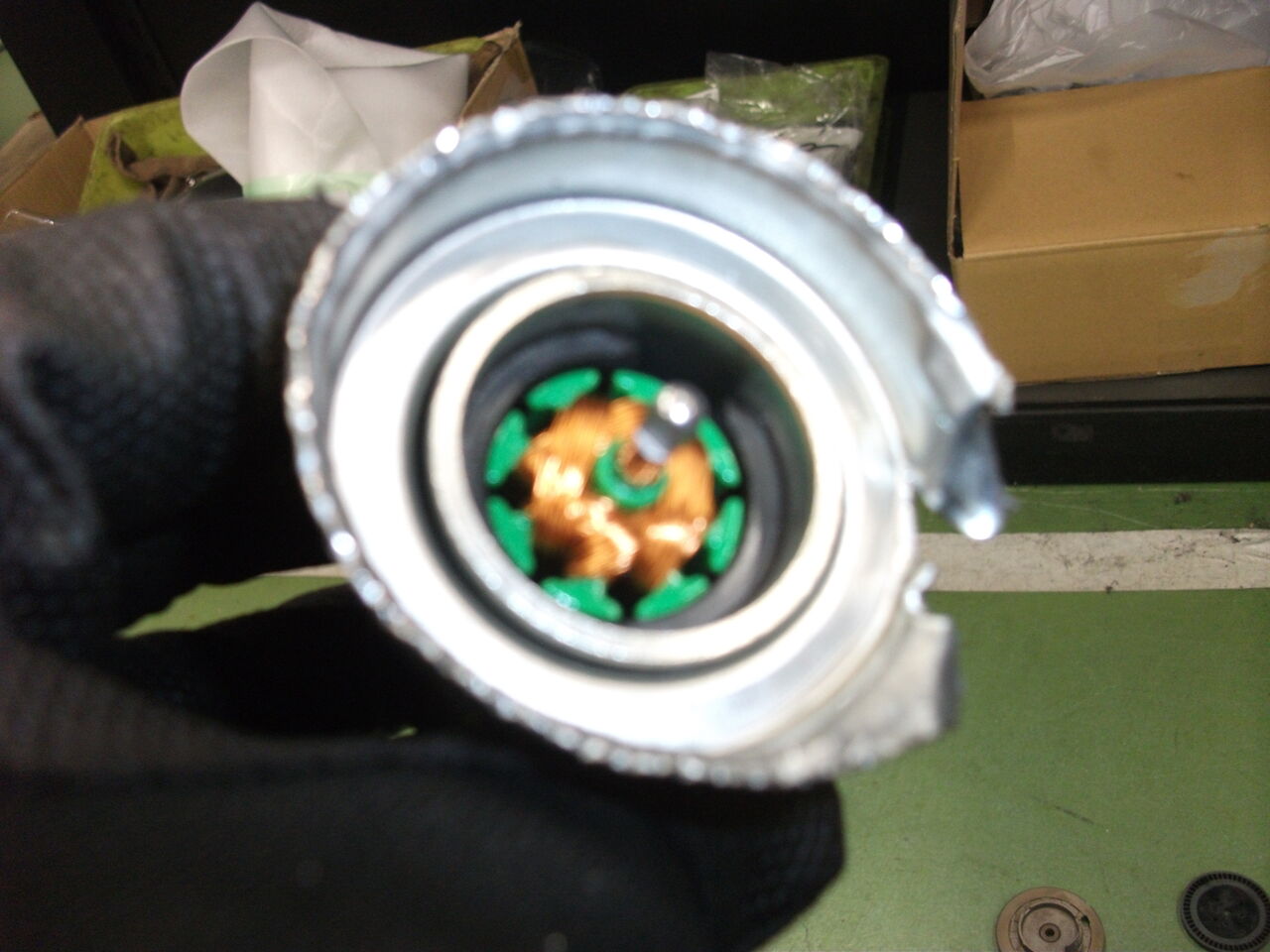

こちらがモーターですね
この形はよくセルモーターなどに使われているモーターとほぼ変わりません
また機会があればセルモーターも分解してみましょう
この中心の棒が回転してファンを回すようですね
構成部品点数はかなり少ない
部品点数が少ない分、
1つ1つのパーツがガソリンの通り道の形状を作っているなど細かく、
精密につくられている印象でした
いい勉強になりました
今回の様な
エンジン不動の修理も
2りんかんは行っております
バイクの種類や状態による場合もありますので、
まず ご相談ください〜
それでは〜 また次回〜〜
