八王子2りんかん 【始動不可】 セルモーター故障 【バッテリー?】

皆様こんにちわ!
八王子2りんかんのピット担当はぎま〜るです

今回紹介するのはスターターモーターです


バイクのエンジンを始動するときにお世話になってると思います

キックの人はお世話になってないって?


とりあえず見た目的にはこんな感じです!
IMG_1186


この時期は冬は乗らなくて久しぶりにバイクに乗る人が
バッテリーがあがってセルが回らない! ってなるケースが多いですが

ごく稀にモーターに故障を抱えてる人もいるわけですよ!

ちなみに上の写真のモーターもトラブルを抱えたモーターなんです


左側のモーターを分解してみましょう
IMG_1188

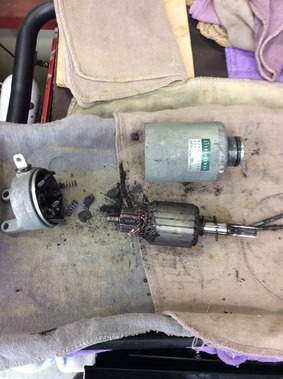

焦げくさい


IMG_1189

ブラシというモーターに電気を送る部分が摩耗し
樹脂製のホルダーも割れてます

その結果、モーターコアの接点が壊れてしまってますね

電気を流してもモーターが回転できずに
コイルが焼けてしまってました。


こうなってしまうとO/Hではなくモーター本体交換ですね



次は右側の黒いモーターも分解してみましょう
IMG_1190


ブラシもコアのコイルも問題なさそうだなぁ・・・

あっ!?


IMG_1191

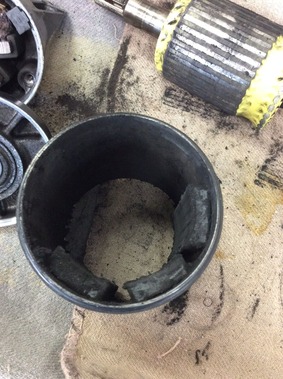

モーター内の磁石が剥離して砕けてました

めずらしい壊れ方をしたセルモーターですね


この場合もモーター本体での交換となりました



セルモーターの調子が悪く
モーター本体をコンコン叩くとセルが回る

なんて状態の方はモーター内のブラシが摩耗している事が多いですね

心当たりのある方はO/Hでの部品交換で済むかもしてません

そのまま放置すると完全にセルが回らなくなったり
上記のようなモーター破損に繋がりますので


早めの修理をお勧めします




メンテナンスから車検まで八王子2りんかんにお任せ下さい
お見積もりは無料で出来ますので
お気軽にお問い合わせお待ちしております

車検特~1

車検価格

車検[1]



◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇
八王子市  車検/修理/バイク用品なら
 八王子2りんかん
TEL:042-691-3050
◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇





バイク用品専門店 2りんかんオフィシャルサイトはこちら
業界初!タイヤパンク補償取扱中
簡単につながる次世代インカム
バイク車検は2りんかん!29,800円〜
バイク任意保険・自賠責保険取扱中
正社員・アルバイト募集中



ds731 at 11:05

2018年08月18日

座間2りんかん 座間2りんかん修理例〜セルモーター編〜

*:。.2りんかん唯一の1日車検受付店.。:*


PITザックリうんちくブログのはじまりー(・∀・)

こんにちは。座間2りんかんPITスタッフの ちゃんおく です。



今日のうんちくちくはセルモーターのお話。

せっかくなので、セルが回らない時の原因を探る方法をお教えします(゚∀゚)
(※車種によっても違いますので100%信じないで下さいね!)





「セルボタン押してるのにセルが回らない!!」
ってことあると、焦りますよね(゚Д゚≡゚д゚)


その時、まず疑ってほしいのはバッテリーです。
当然ですが、上がっているとセル回りません。

そして、ちゃんと取付られていないと回らないこともありますので、
ネジがゆるんでいないかもチェックして下さい。




これが大丈夫なら、まずは当店にご相談頂きたいのですが…



せっかくなので教えちゃいます。
次のステップへ参りましょ〜。




バッテリーは換えたばかりなのにセルモーターが回る音がしない…



そんな時はセルボタンをチェック!
ボタンの接点が汚れや摩耗、サビなどでちゃんと機能していないことがあります。


分解しなくても、ボタンを押したときに車体から「カチッ」と音がすれば
スイッチからセルモーターに電気が行こうとしている音なので、
スイッチは大丈夫なことが多いです。
(※音がしない車種もありますのでご注意を〜)




ちなみにこのカチッという音はセルモーターとスイッチの間にあるリレーが作動する音。
この音がすれば大概リレーも大丈夫ですが…
これも例により違う事もありますのでご注意ください。




…と、ここまで来たらセルモーター本体が怪しい、とやっと本丸を攻められるわけです。


ここからはPITスタッフの出番ですねヽ(・ε・)人(・ε・)ノ


セルモーターに直接電気を流してみて回らないならほぼこの子の不良で確定です。




↓先日、点検の結果セルモーター不良で外したモーター。

s-IMG_2071






















今回はAssy交換したのですが、
参考までに、捨ててしまう前に分解してみました♪



s-IMG_2074























何が何やらですよね。笑


ちなみに、セルモーター不良でだいたいダメなのが
左側のケースと真ん中に映るプレートの2か所についているブラシという部分。
↓ 摩耗しているのわかりますか??

s-IMG_2075

s-IMG_2076

































何度もセルモーターを使用しているとこのブラシが摩耗して通電しなくなり
セルモーターが回らなくなります。


この部分の部品代は安いのですが、
ここまで分解してブラシ交換して戻してみてもダメなこともよくあります。

これだけ摩耗するってことは本体自体も老朽化してるってことなので…



高い工賃払って小さなパーツ換えてとりあえずな状態にするよりは、
パーツ代高いけど新品でAssy交換して安心して乗って頂きたいので
当店ではセルモーターまるごと交換をオススメしています。



「セル回ったり回らなかったりなんだよね」
というご相談もよく頂きます。
症状が出ないと原因追究できないこともありますが、セルが回らなくてお困りの際は
ぜひ座間2りんかんへご相談下さい(。・ω・)ノ゙



///////////////////////////////
ぜひ過去の整備のあれこれもお読みください
第1回 〜発電不良編〜
第2回 〜発電不良編◆
第3回 〜チェーン編〜
第4回 〜スプロケット編〜
第5回 〜ホイールベアリング編〜
第6回〜フラッシング編〜
第7回〜クーラント編〜
第8回〜ディスクローター編〜
第9回〜ブレーキキャリパー編〜
第10回 〜エンジンストール改善 その
第11回〜エンジンストール改善 その◆
第12回〜エンジンストール改善 その〜
第13回〜キャブレター編〜

…まだまだ続きますので今後もお楽しみに〜(*´∇`*)
///////////////////////////////




cm4_02







バイク用品専門店 2りんかんオフィシャルサイトはこちら
業界初!タイヤパンク補償取扱中
簡単につながる次世代インカム
バイク車検は2りんかん!29,800円〜
バイク任意保険・自賠責保険取扱中
正社員・アルバイト募集中



ds204 at 10:00

2018年07月24日

東静岡2りんかん この時期がやってきました@東静岡2りんかん

こんにちわ!
PIT 小嶋ですヾ(´ω`=´ω`)ノ

今日も暑かったですねぇ
この暑さいつまで続くんでしょうか

こんな暑い中
本日もも多くのお客様にご来店いただいてありがとうございます

東静岡2りんかんでは
毎日、多くのお客様の大事な愛車を点検させていただいておりますが。。。
ときより普段あまりやらない(壊れない)部品の交換作業が重なって舞い込んで来ます

IMG_4177

7月はセルモーターの月でした

猛暑の影響でしょうか?
この仕事をしているとたまにそんな月?時期?が来たりします

ブログをご覧になっている方は愛車のセルモーター。。。
ちゃんと動いていますか?

b032d913

7136ee57

当店は、安心の指定整備工場なので安心

買ったばかりで具合がわからない。。。
オークションで買ったけど調子が悪い。。。
長距離ツーリング行きたいけど少し不安だ。。。

など

少しでも不安に感じたらお気軽にスタッフまでお問い合わせください

預り修理

スタッフ一同心よりお待ちしております

バイク保険は東静岡2りんかんにご相談ください バイク保険は東静岡2りんかんにご相談ください





バイク用品専門店 2りんかんオフィシャルサイトはこちら
業界初!タイヤパンク補償取扱中
簡単につながる次世代インカム
バイク車検は2りんかん!29,800円〜
バイク任意保険・自賠責保険取扱中
正社員・アルバイト募集中



ds312 at 19:05

2018年07月02日

八王子2りんかん 修理作業のご紹介 【セルモーター】

皆さんこんにちわ
八王子2りんかんピット担当のはぎま〜るです。

今回は
皆さんがバイクに乗るときにお世話になっている部品について
ご案内をさせて頂きます

IMG_0767


はい!
皆さんもよくご存じの

\セルモーター/

スイッチ押すとエンジンを回してくれる部品ですね


エンジンオイルやブレーキフルード
タイヤやブレーキパッドの主な消耗部品は皆さんもご存じだと思いますが


セルモーターにも実は消耗部品が存在するんです

それでは分解してみましょう

ブラシ


黄色い丸で囲ってある部分が

ブラシ

と呼ばれる部品です

左が摩耗した部品、右側が新品ですが
茶色く出てる部分が削れてるのが見てわかると思います

この部分がセルモーターを使う度に
写真の下にあるモーターコアの銅色の部分に擦れて消耗していくんです。

そしてこのブラシという部品の役目は
セルモーターのコアに電気を流すという重要な役割があります

ブラシが摩耗してくると
モーターコアの回転部分との接触が悪くなってきて
最終的に、セルモーターが回らなくなる状態にまで陥ってしまいます




心当たりがある方は一度
セルモーターのオーバーホールをご検討ください


モーターコア自体が焼けてしまってる場合は
本体交換が必要になるケースもあります



車種によりモーターの脱着に要する作業にかなり差が出る為
一度、お気軽にご相談ください



メンテナンスから車検まで八王子2りんかんにお任せ下さい
お見積もりは無料で出来ますので
お気軽にお問い合わせお待ちしております

◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇
八王子市  車検/修理/バイク用品なら
 八王子2りんかん
TEL:042-691-3050
◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇
