和光２りんかん 和光２りんかん【NSR250R】最後の手段？シリンダー再生技術ＩＣＢＭ
和光２りんかん チューニングパーツ担当
止まってたら車にひかれ療養中かのうです
幸いなぜかＮＳＲは無傷です。（多分）
久しぶりにＮＳＲのエンジンの記事です
シリンダーの記事は結構な方がご覧になって
いるらしくお店でも記事を見てシリンダーの
相談に来られる方が後を絶ちません
ＤＭＲのスペシャルシリンダーもまだまだ
まだまだ先になりそうですし･･･
さきほどＤＭＲさんに催促しましたが
まだまだまだまだ先との事で･･･
今エンジンが焼き付いてしまったとして
シリンダーをキズものにしてしまった場合
修理の選択肢は純正の新品がもう手に入ら
ないので･････
�〃敕戮淵�ズであれば再メッキ加工
�▲優奪肇�ークション等で中古を探す
�８朕庸簀礇汽ぅ函Ε▲廛蠅巴羝鼎鮹気�
�ぅ轡螢鵐澄失得� ＩＣＢＭ
となります
時々新品も出るぜ！というツッコミは
無しでお願いします
上記シリンダー記事のリンクでも少し
触れましたがお客様と話していても
まだＩＣＢＭを知らない方が多くて
記事にしようと思いました
傷だらけのシリンダーの内径を大きく
削りスリーブを挿入するという技術
２ストロークなのでシリンダー内壁に
[排気・吸気・掃気ポート]が多数あり
ますがスリーブにマシニングセンタで
ポート穴を加工するという荒業を実現
したのが井上ボーリング
凄い技術の代わりにちょっと高額なため
当店でもご依頼は少ないですが
今回いくら中古を探しても良いシリンダーが
見つからずＩＣＢＭにしたいというお客様が
おりましたので写真をいっぱい撮りました
早くＮＳＲを復活させ乗りたいそうです
完全に後輪がロックしてしまったという

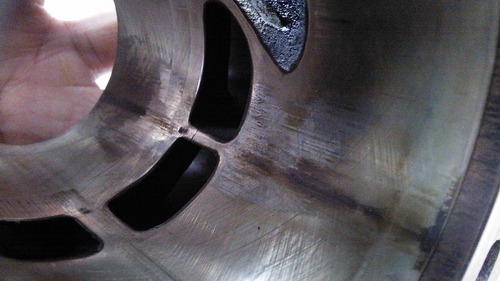

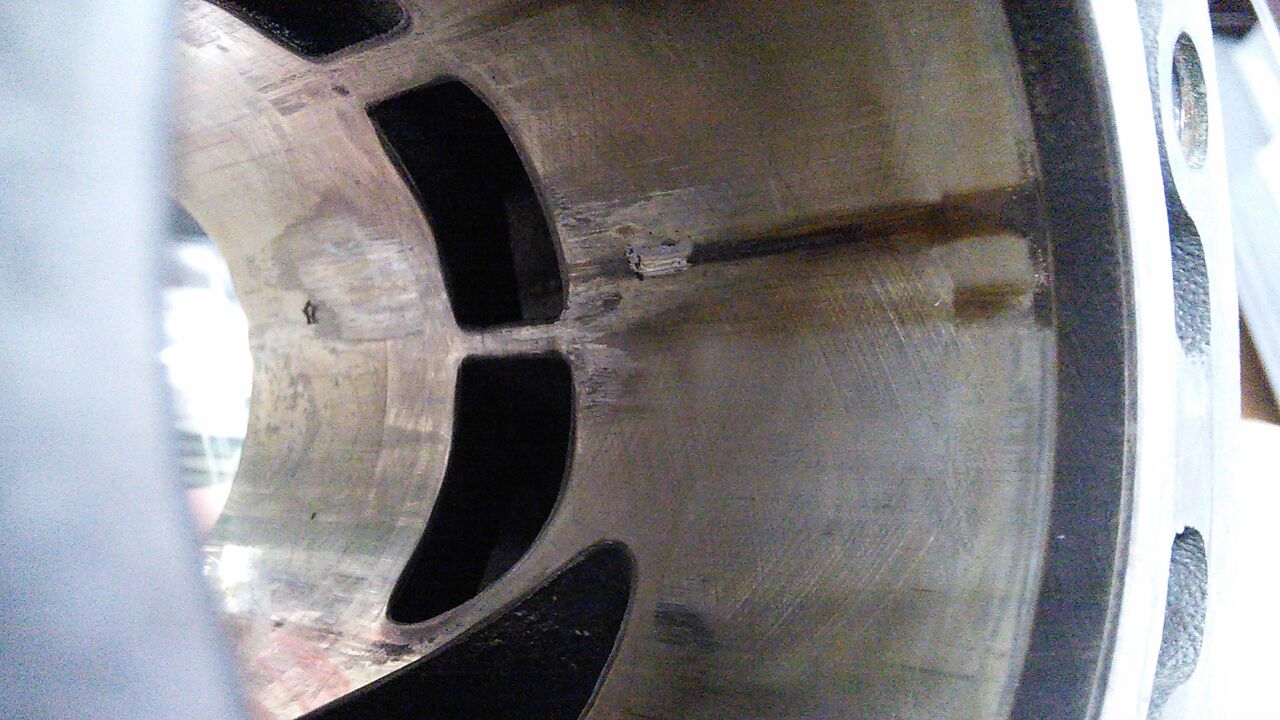

激しい焼き付きのシリンダーです

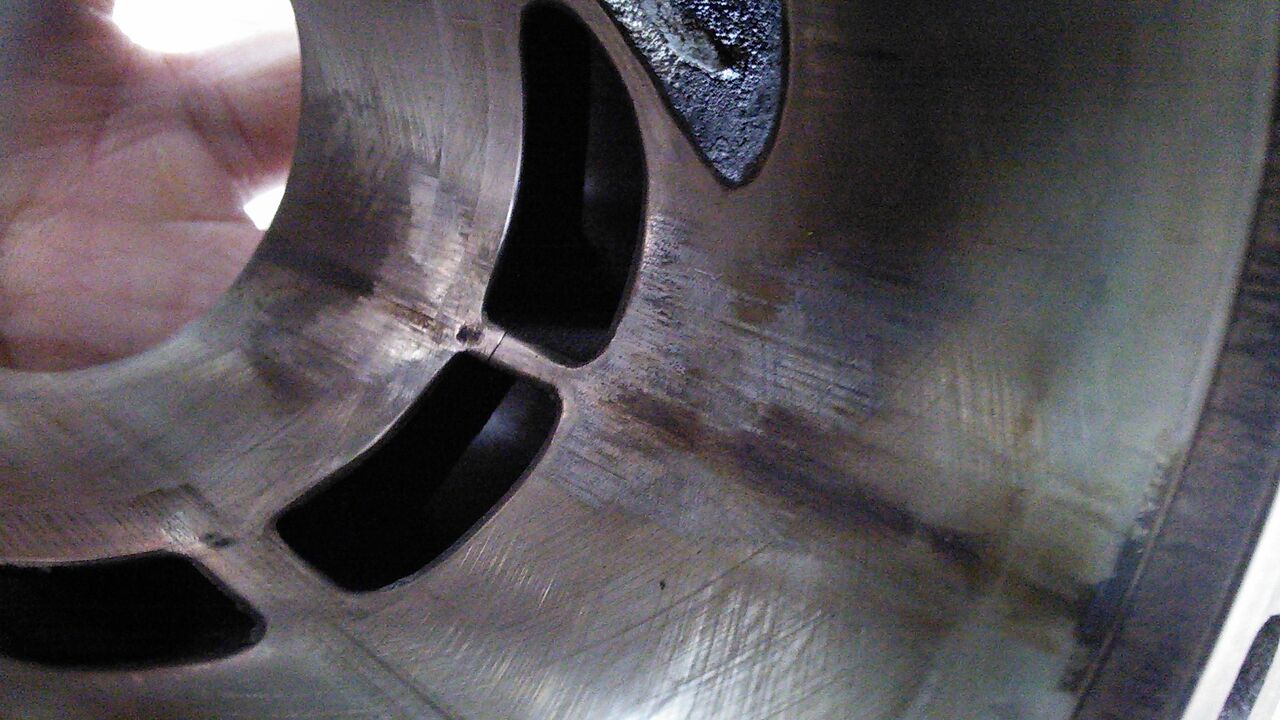

シリンダーの内壁がズタズタです
クラックも入っておりますし傷が深く
シリンダーがえぐれているのでこれは
再メッキでは修復できません
シリンダー再生技術ＩＣＢＭ施工のため
井上ボーリングへ発射
-----------------------------------------

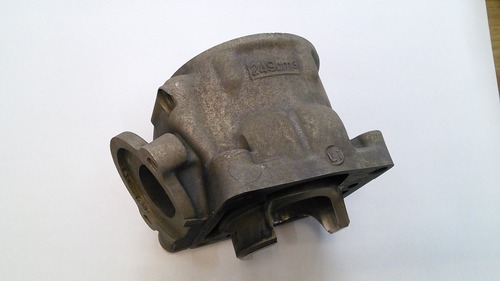

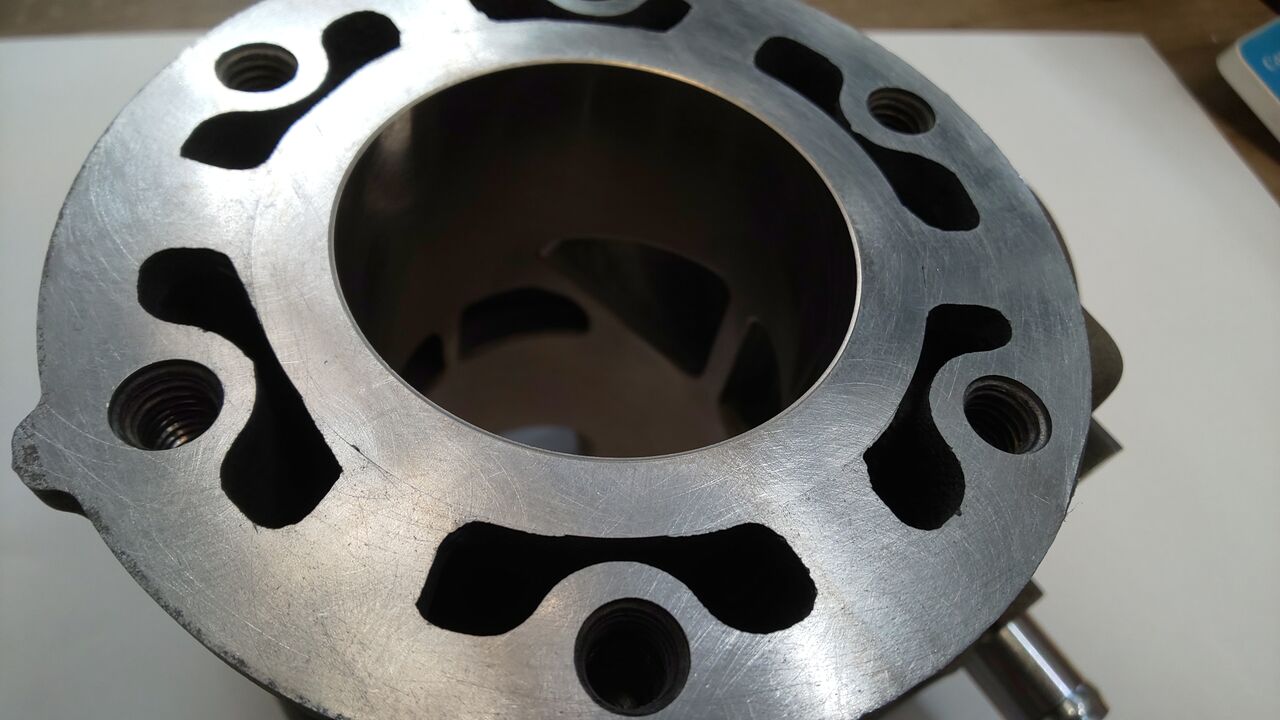

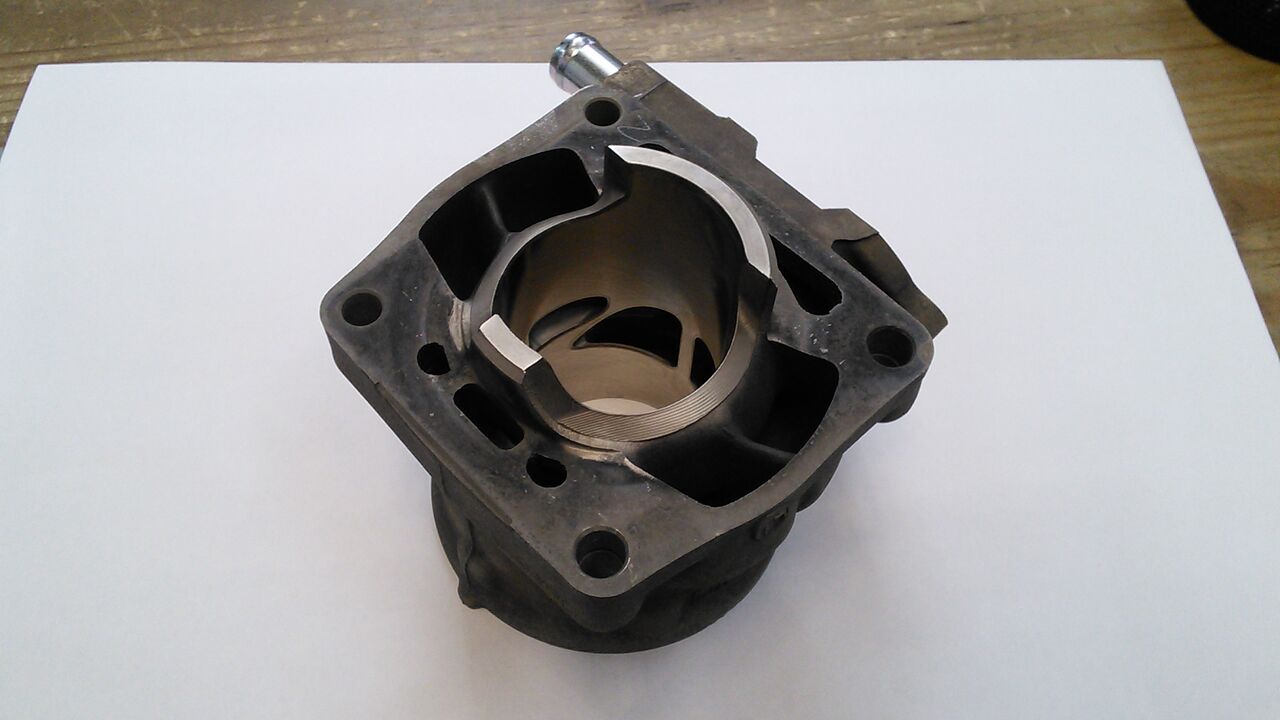

シリンダーが戻ってきました
内径を広げまくってスリーブを入れた
シリンダーには見えません
一瞬のパッと見では何が変わったのか
分かりませんよね

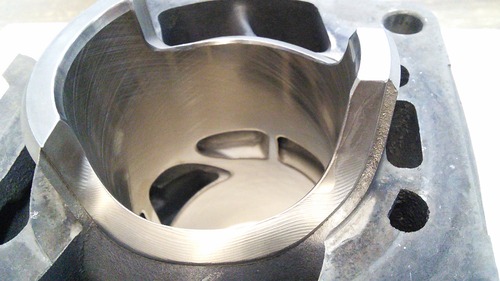

近づいてみると薄っすら境い目の
線が見えます

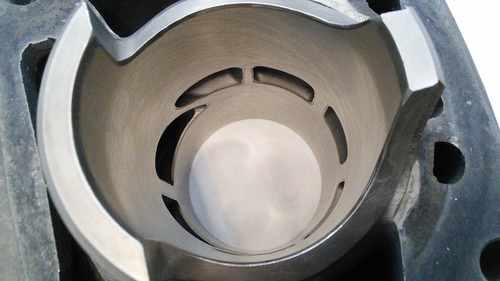

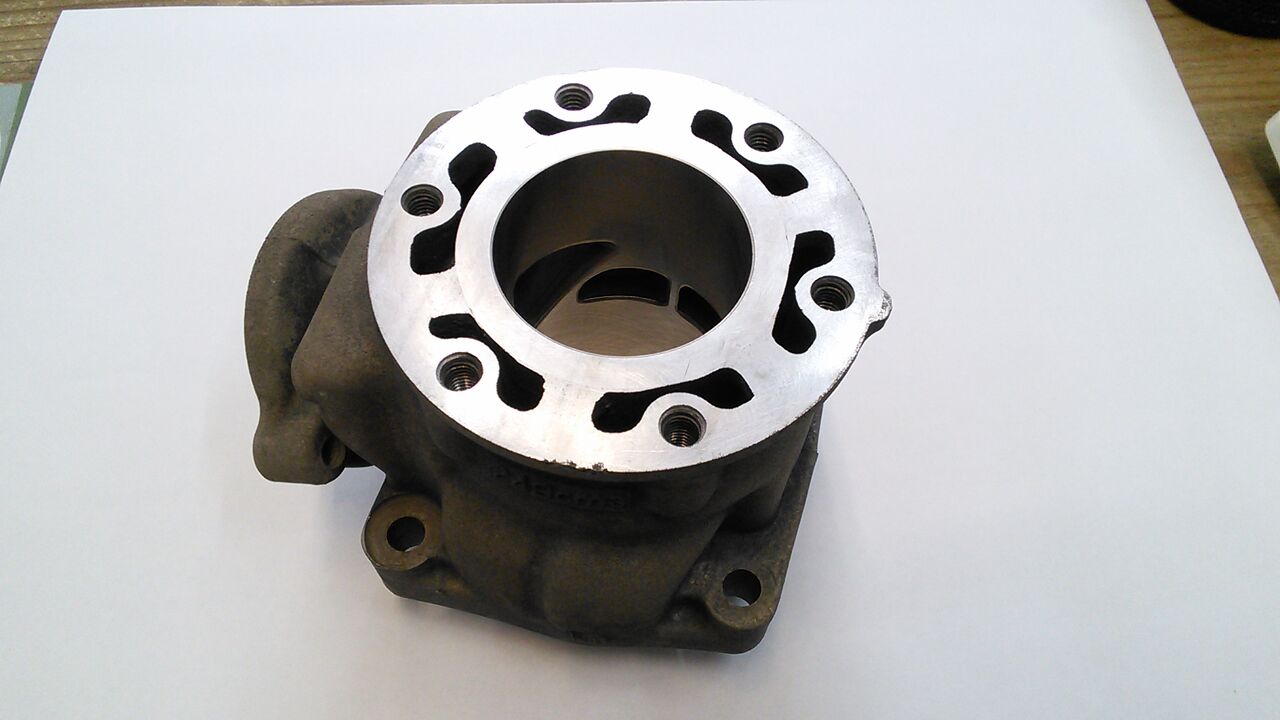

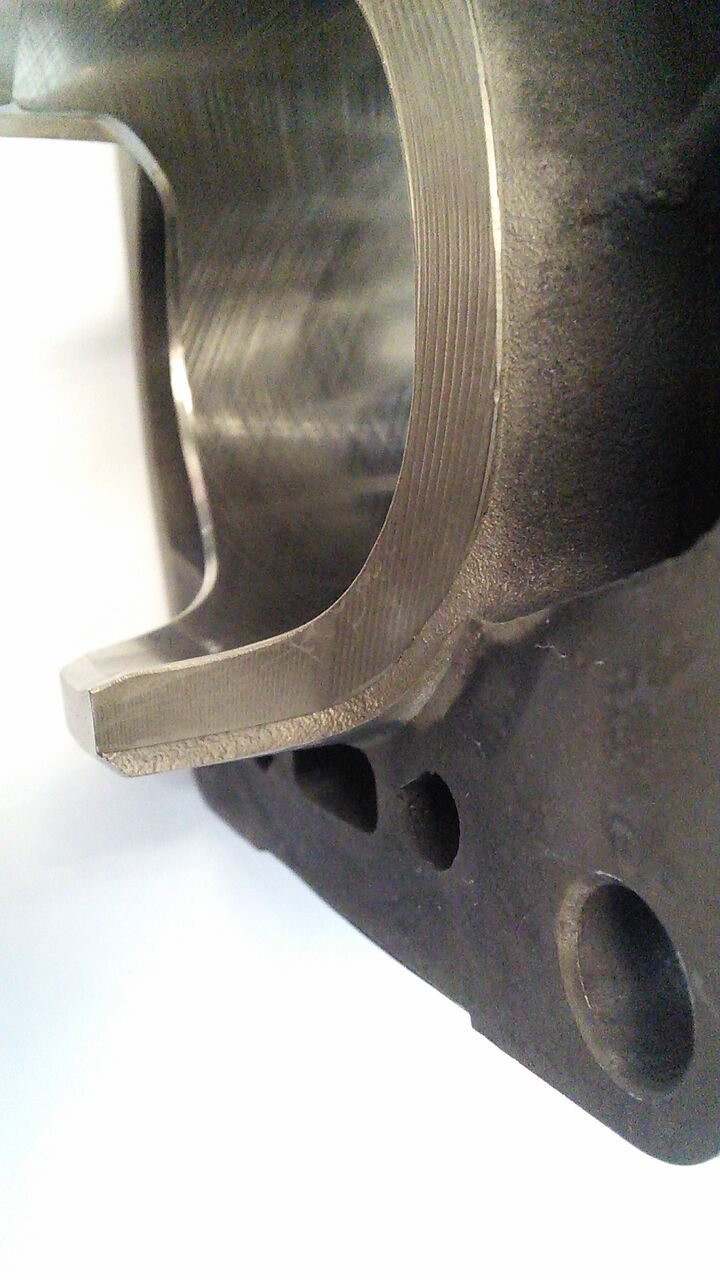

下側を見るとはっきり分かりますね
それにしても凄い技術です

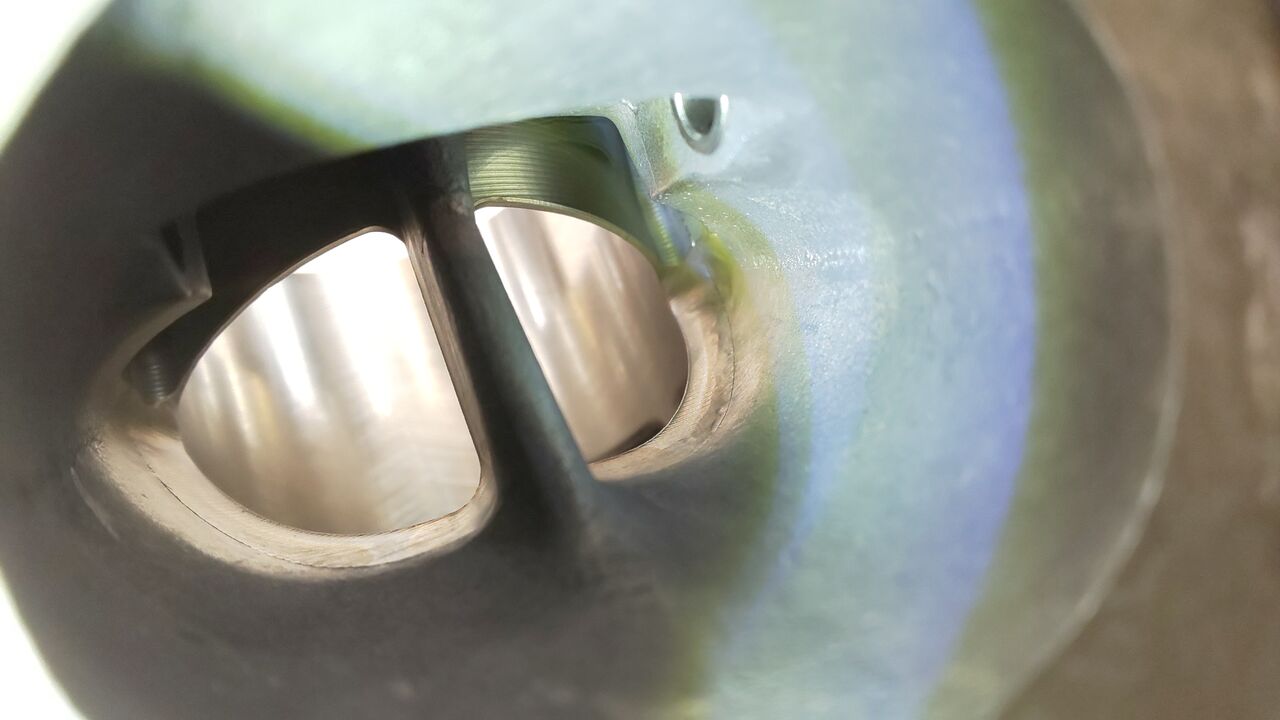

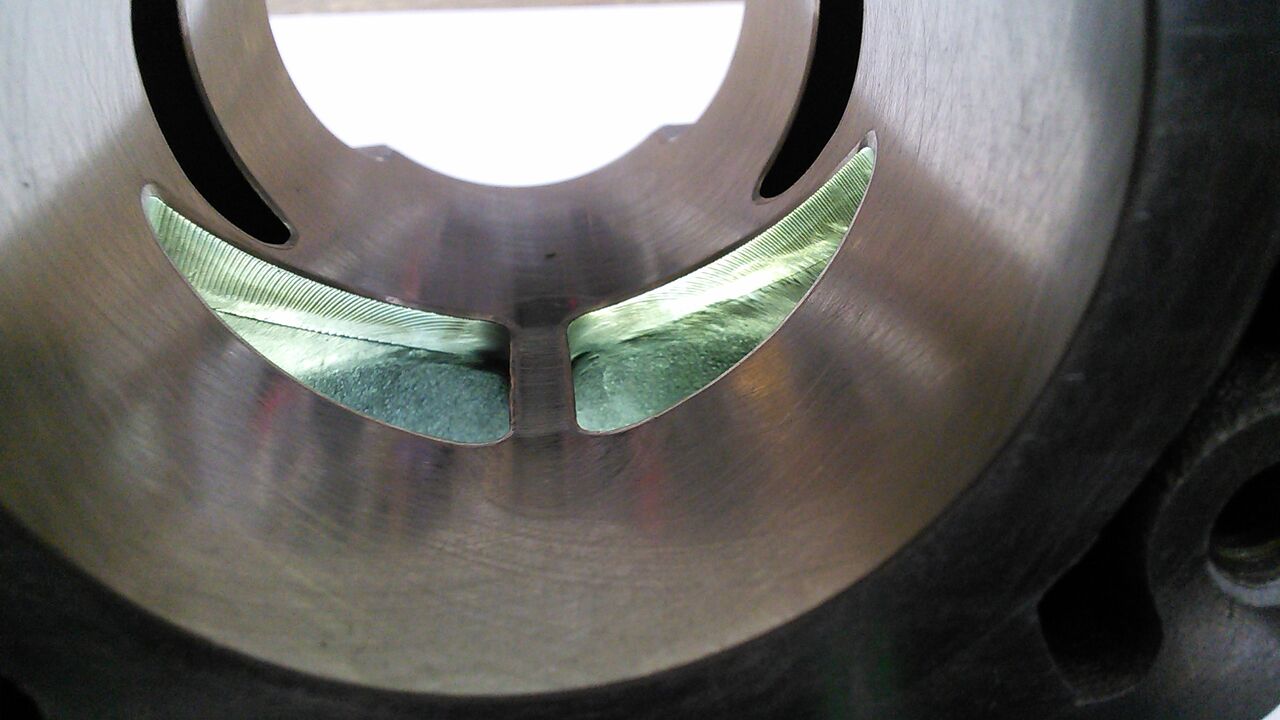

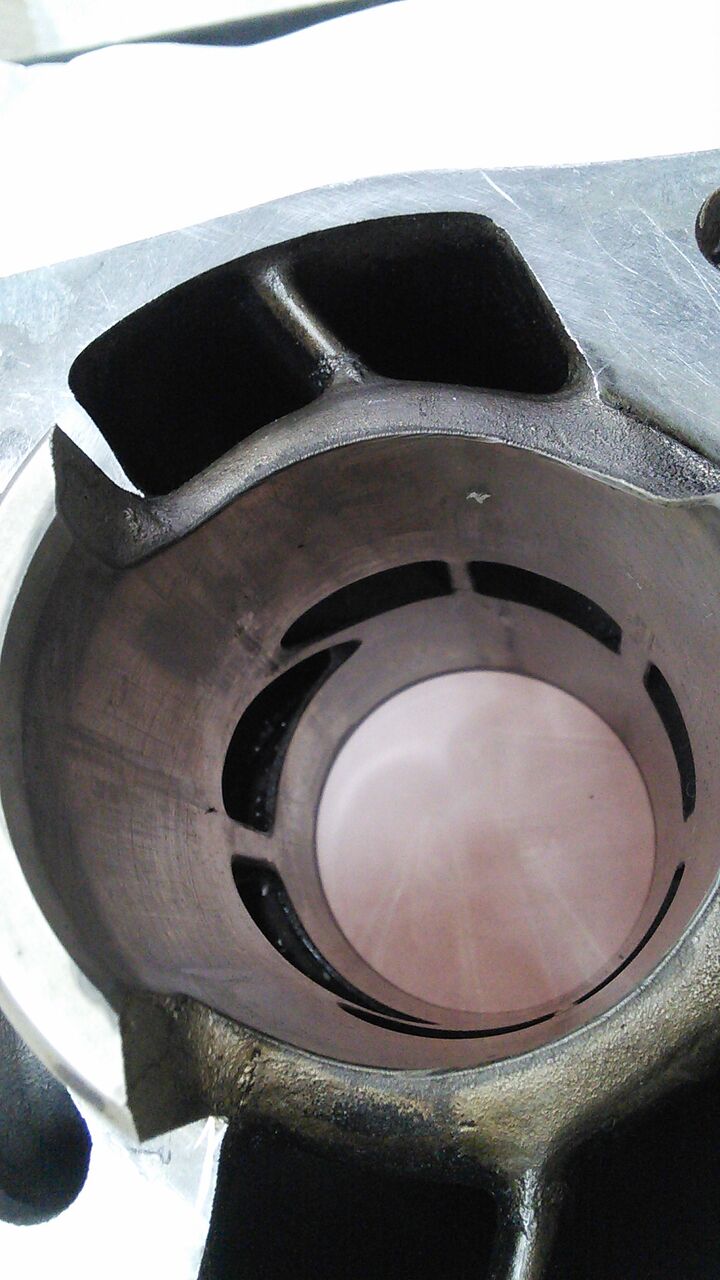

排気ポートから覗くとこんな感じです
ＲＣバルブのポケット部分なども完璧に
切削加工がされています
職人ワザですね
加工の価格は １シリンダーあたり
￥158,400
ちょっと高額に思えるかもしれませんが
NSR250RのICBMの作業工程は
�。裡胆�盤で筒状シリンダースリーブ製作
��筒状スリーブに横型マシニングセンタで
排気ポート・掃気ポート穴あけ加工
��お預かりシリンダーの鉄部品の取り外し
�じ鼎ぅ縫�ジルメッキ剥離作業
�ゥ轡螢鵐澄柴盞造鬟好蝓璽峽造帽腓錣�
バレルボーリング加工
�Ψ蟆湛�済みスリーブ挿入・段差合わせ
�Д瓮奪�前寸法にボーリング加工
�┘瓮奪�前柱の逃がし加工
��メッキ前のポート面取り加工
��シリンダー上面の面研磨（段差取り）
��ニカジルメッキ処理（３週間〜）
��プラトーホーニング仕上げ
��新ウォーターパイプ圧入
��メッキ後柱逃がし加工
��メッキ後ぼかし加工
�哀瓮奪�後ポートエッジ磨き
正確な順番は分かりませんがこれだけの
作業工程があるようなので金額がはって
しまうのは仕方ないですね
新品のシリンダーが手に入りませんが
新品同等のシリンダーを手に入れたい
のであればＩＣＢＭ 一択です

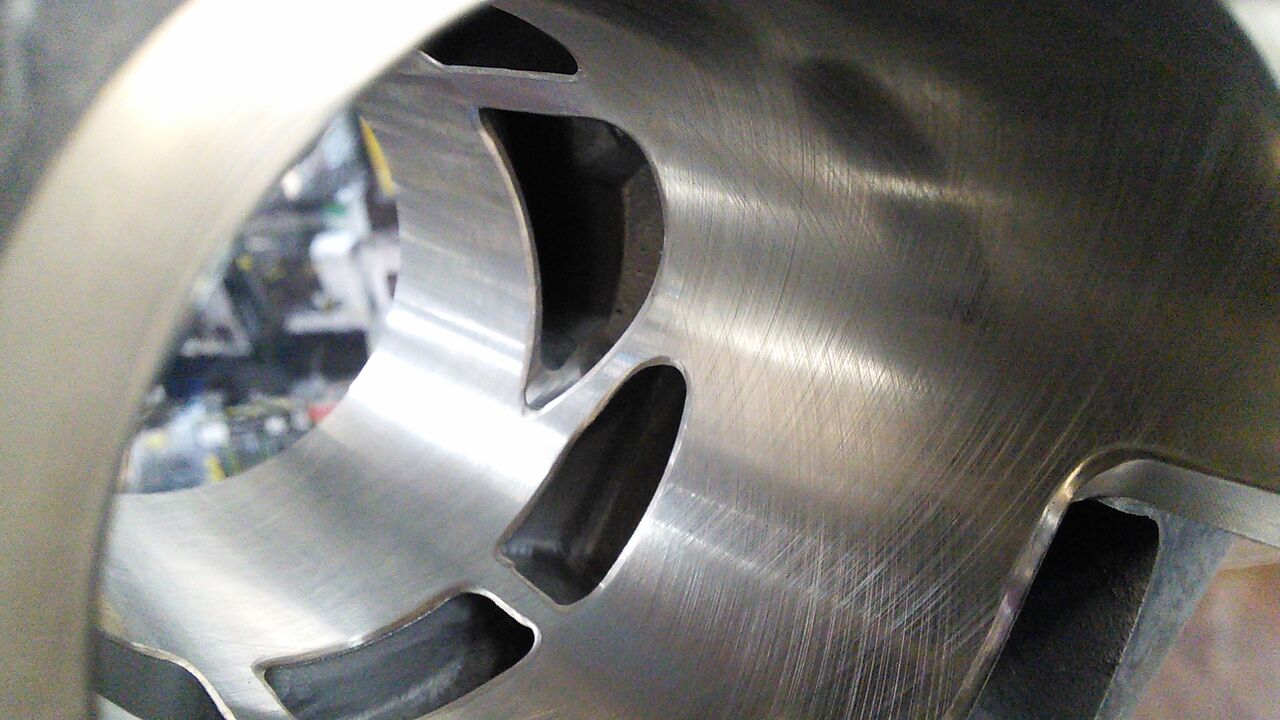

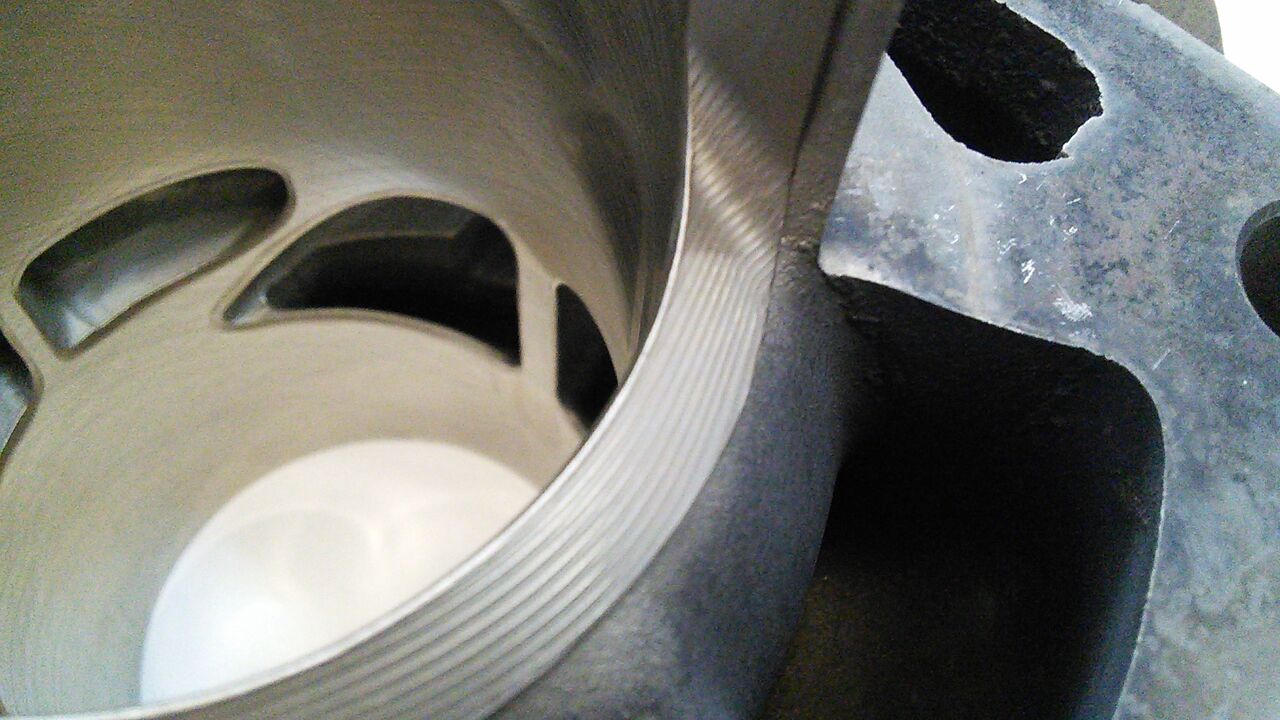

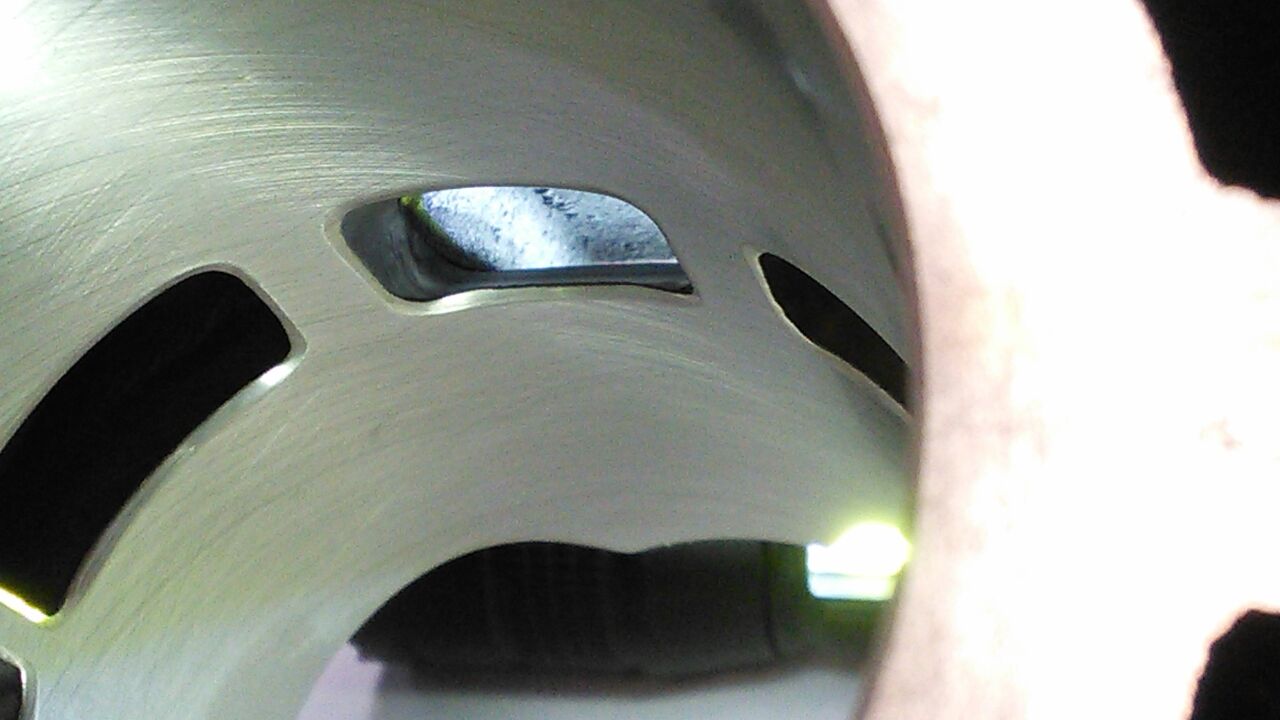

ホーニング処理もこんなにキレイです
井上ボーリングのプラトーホーニングは
表面の粗さ【面粗度】が低く！平たんな
表面を作り出す事によりエンジンオイル
の安定した皮膜を形成する事ができ！
焼き付きづらいシリンダーになります

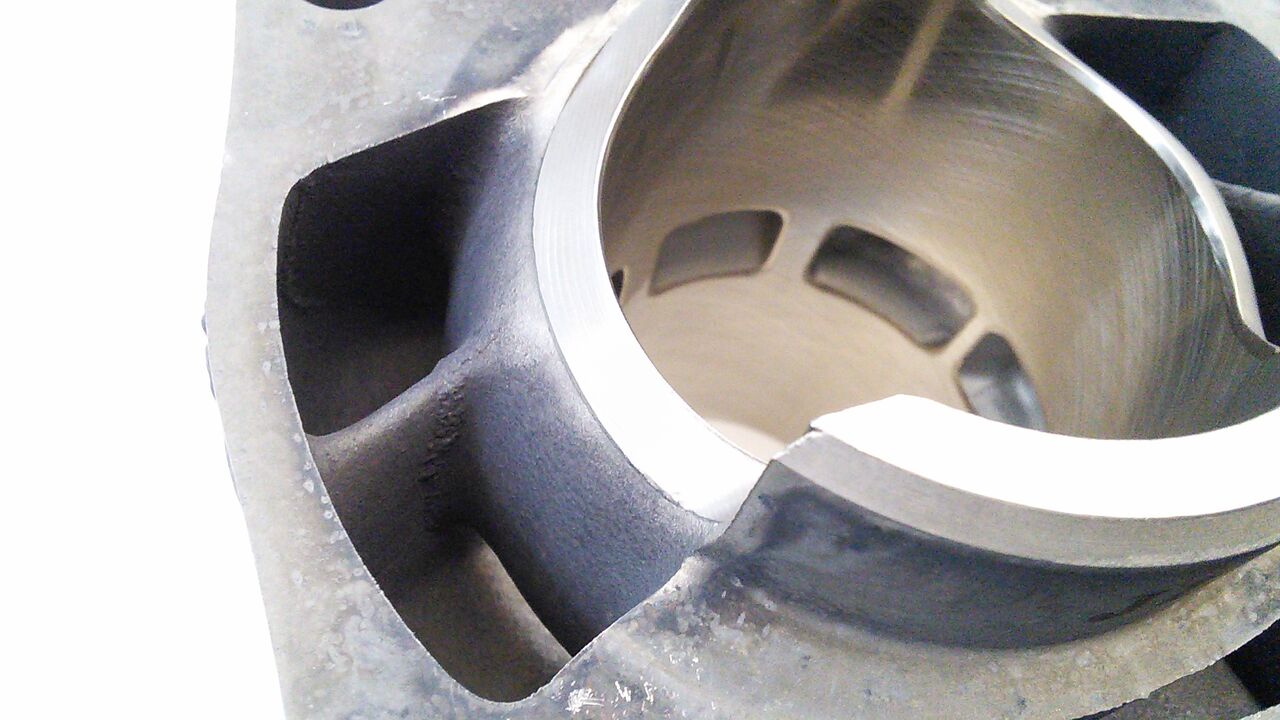

各ポートの面取りも美しい

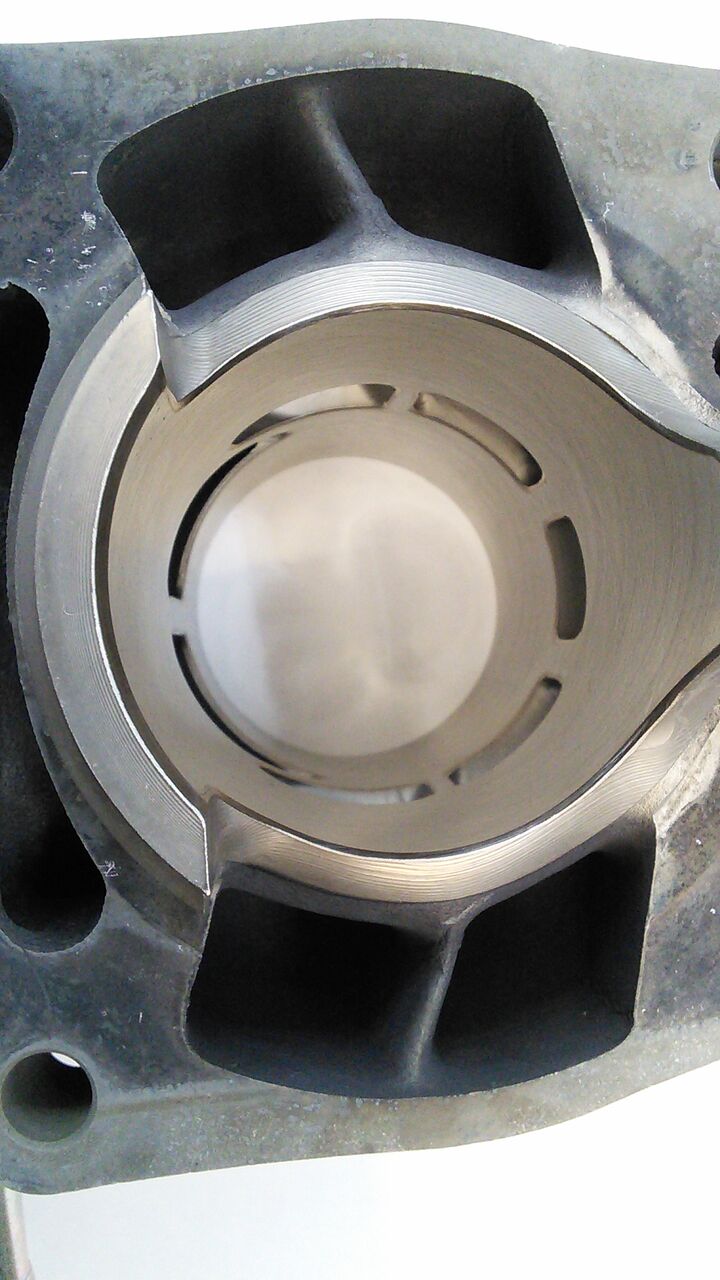

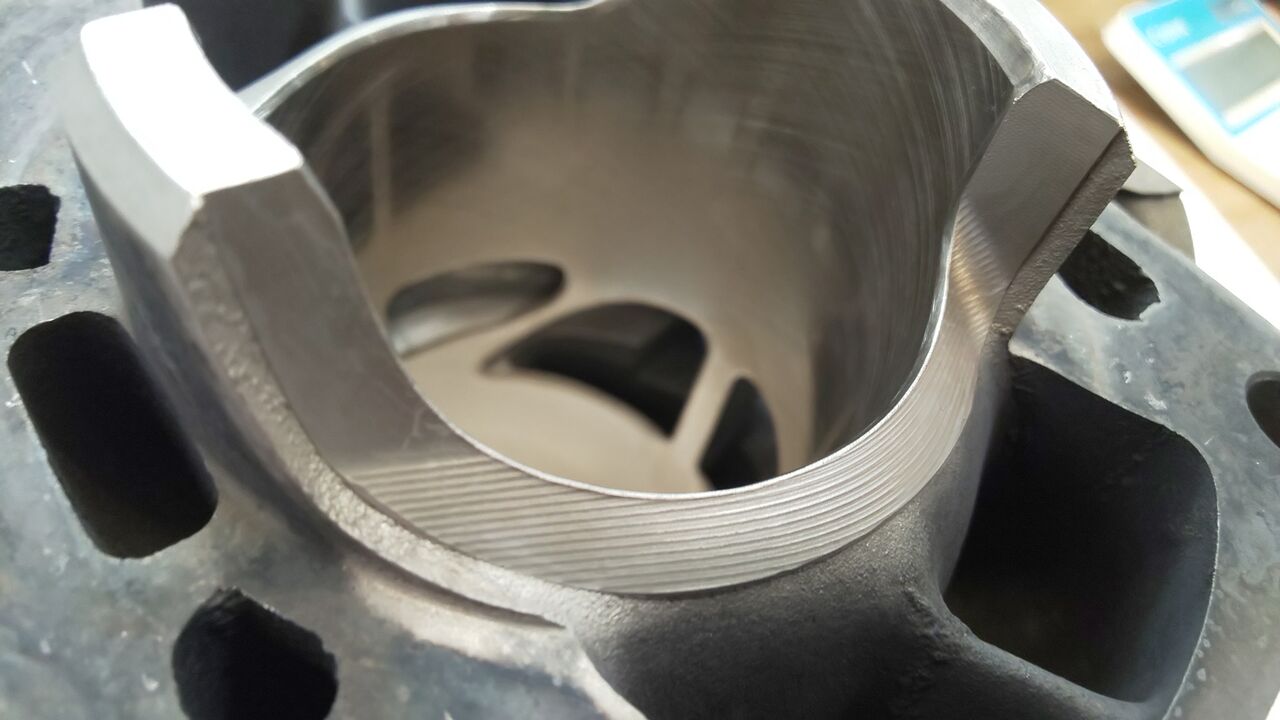

後入れのスリーブですが柱逃がしと柱上下の
ボカシ処理もしっかり入ってます
中古市場がダメシリンダーで溢れかえって
来ている現在ＩＣＢＭなどの復活の選択肢が
有るだけ幸せですね
あと何年ガソリン車に乗れるのか･･･
あと何年２スト車に乗れるのか･･･
ガソリン価格は今後どうなるんだろう･･･
２ストオイルだっていつまで･･･
不安要素が沢山あるからこそＮＳＲに
乗れるうちに乗っておきましょうね
身体が故障中でしばらく乗れない自分が
言うのもなんですが
